Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: LNK-QSFP28-DR1
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy transceiverów światłowodowych SFP
Czas dostawy: 5-12 DNI ROBOCZYCH
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000 szt / miesiąc
Słowo kluczowe: |
Nadajnik-odbiornik Ethernet SFP |
Szybkość przesyłania danych: |
100GE |
Rodzaj włókna: |
Jednomodowy dupleks LC |
Odległość transmisji: |
500M |
Długość fali: |
1310nm |
temperatura robocza: |
0°C ~ 70°C |
Słowo kluczowe: |
Nadajnik-odbiornik Ethernet SFP |
Szybkość przesyłania danych: |
100GE |
Rodzaj włókna: |
Jednomodowy dupleks LC |
Odległość transmisji: |
500M |
Długość fali: |
1310nm |
temperatura robocza: |
0°C ~ 70°C |

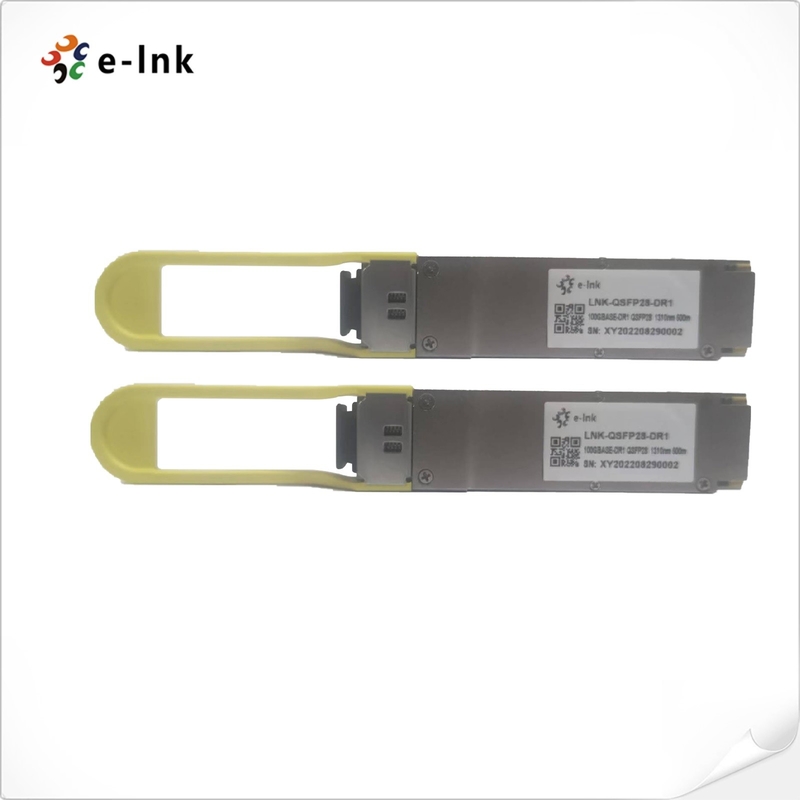

Moduł optyczny QSFP28 100GBASE-DR1 1310nm 500m Transceiver Duplex LC
Transceiver 100G QSFP Zalety
► Zgodny ze standardem QSFP28: SFF-8636 Rev 2.10a
► Szybki interfejs elektryczny I/O (CAUI-4)
► Pakiet QSFP28 MSA ze złączem duplex LC
► Dwuprzewodowy interfejs szeregowy z cyfrowym monitorowaniem diagnostycznym
► Zakończenie KP4 FEC wewnątrz modułu
Specyfikacje optyczne nadajnika
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Uwagi |
| Długość fali | λC | 1304,5 | 1311 | 1317,5 | Nm | |
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Średnia optyczna moc startowa | DĄSAĆ SIĘ | -2,9 | - | 4 | dBm | 1 |
| Średnia moc startowa nadajnika OFF | POUT_OFF | - | - | -15 | dBm | |
| Wskaźnik wymierania | ER | 3,5 | - | - | dB | |
| Zewnętrzna amplituda modulacji optycznej (OMAouter) | OMAzewnętrzny | -0,8 | - | 4.2 | dBm | |
| Moc startowa w OMAouter minus |
OMAouter- TDECQ |
|||||
|
TDECQ: dla współczynnika ekstynkcji ≥ 5 dB |
-2,2 |
- | - | dBm | ||
| dla współczynnika ekstynkcji < 5 dB | -1,9 | |||||
| Zamknięcie oka nadajnika i dyspersji | TDECQ | - | - | 3.4 | dB | |
| TDECQ – 10log10(Ceq) | CEQ | - | - | 3.4 | dB | |
| RIN15.5OMA | RIN | - | - | -136 | dB/Hz | |
| Optyczna tolerancja strat zwrotnych | ORLT | - | - | 15,5 | dB | |
| Czas przejścia nadajnika | - | - | 17 | ps | ||
| Odbicie nadajnika | TR | - | - | -26 | dB |
Odbiornik optyczny Specyfikacje
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Uwagi |
| Długość fali | λC | 1304,5 | 1311 | 1317,5 | Nm | |
| Próg obrażeń | 5 | - | - | dBm | ||
| Średnia moc odbioru | -5,9 | - | 4 | dBm | 1 | |
| Odbierz moc (OMAouter) | RP | - | - | 4.2 | dBm | |
| Odbicie odbiornika | RR | - | - | -26 | dB | |
| Czułość odbiornika (OMAouter) | RS | - | - | Maks. (-3,9, SECQ-5,3) | dBm | |
| Zestresowana czułość odbiornika | SRS | - | - | -1,9 | dBm | 2 |
| Warunki testu czułości odbiornika w stresie: | - | - | - |
Informacje dotyczące zamawiania
| Numer części | Aplikacja | Szybkość przesyłania danych | Źródło laserowe | Typ włókna |
| LNK-QSFP28-DR1 | 100GBASE-DR | 100GE (53,125 GBd) | 1311nm EML | FNP |
