Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: CE
Numer modelu: LNK-AA4CM2-100
Warunki płatności i wysyłki
Minimalne zamówienie: 1 sztuk
Cena: USD197/PCS
Szczegóły pakowania: Akcesoria Standardowe opakowanie kartonowe
Czas dostawy: 7-10 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000000 sztuk / miesiąc
Aktywny kabel optyczny 40 Gb/s: |
Do 100m |
VCSEL cztery macierze: |
850nm |
Prędkość: |
10,3125 Gb/s na linię, 4 kanały |
Temperatura robocza: |
-5 ~ 70 ℃ |
Standard: |
IEEE 802.3ba-2010, załącznik 86A dla 40GBASE-SR4 |
Aplikacja: |
40G Ethernet SR4 |
Aktywny kabel optyczny 40 Gb/s: |
Do 100m |
VCSEL cztery macierze: |
850nm |
Prędkość: |
10,3125 Gb/s na linię, 4 kanały |
Temperatura robocza: |
-5 ~ 70 ℃ |
Standard: |
IEEE 802.3ba-2010, załącznik 86A dla 40GBASE-SR4 |
Aplikacja: |
40G Ethernet SR4 |

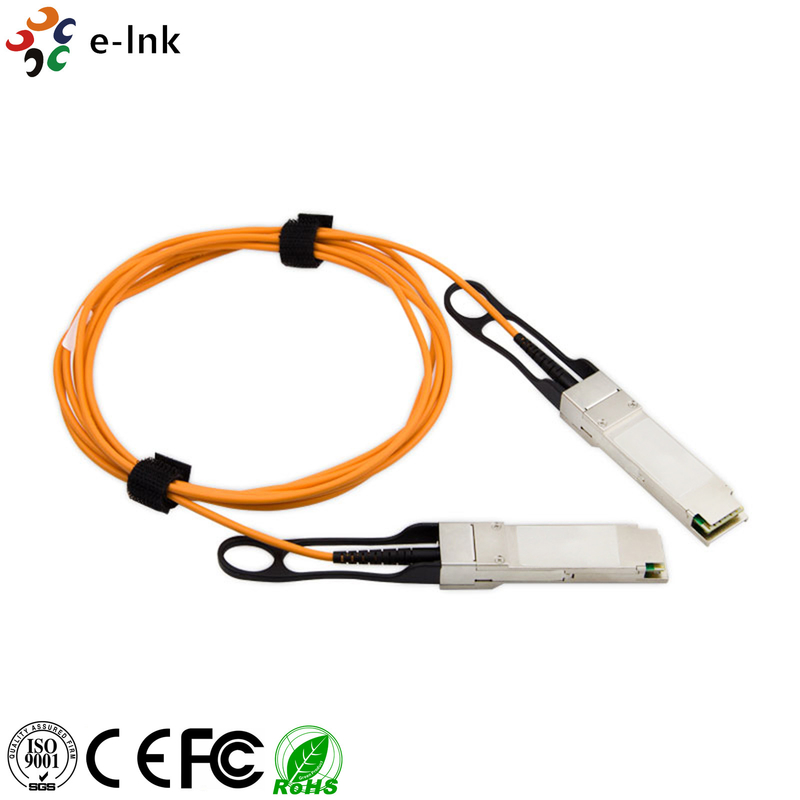

Akcesoria Aktywny kabel optyczny 40G QSFP+ do QSFP+, kabel OM2, długość 100 m
AkcesoriaAktywny kabel optycznyZalety:
Poczwórna wtyczka w małej obudowie (QSFP)
Zgodny z 40GBASE-SR4
Zgodność z QDR, DDR, SDR (Infiniband)
Dwukierunkowe łącze równoległe
10,3125 Gb/s na linię, 4 kanały
Do 100m
Złącza niskoprofilowe
Niski pobór mocy
Połącz wielomodową macierz światłowodową
Cztery macierze VCSEL 850 nm
Dioda PIN cztery tablica
Możliwość podłączenia podczas pracy
Interfejs zarządzania I2C
Temperatura obudowy od 0 do 70 stopni
Napięcie zasilania 3,3 V
Złącze elektryczne 38-stykowe
Indeksy techniczne
| Parametr | Punkt pomiarowy | Min | Maks. | Jednostki | Warunki |
| Tolerancja napięcia wejściowego z jednym zakończeniem | TP1a | -0,3 | 4 | V | Odniesiony do wspólnego sygnału TP1 (wewnętrznie sprzężony z prądem przemiennym) |
| Różnicowe wahania napięcia wejściowego | TP1a | 200 | 1600 | mVpp | Różnica między szczytami |
| Tolerancja napięcia wejściowego w trybie wspólnym AC | TP1a | 15 | - | mV | RMS |
| Strata powrotna na wejściu różnicowym | TP1 | Zobacz IEEE 802.3ba 86A.4.1.1 |
- | dB | 10 MHz do 11,1 GHz |
| Różnica w stosunku do strat odbiciowych na wejściu w trybie wspólnym | TP1 | 10 | - | dB | 10 MHz do 11,1 GHz |
| Tolerancja jittera J2 | TP1a | 0,17 | - | interfejs użytkownika | |
| Tolerancja jittera J9 | TP1a | 0,29 | - | interfejs użytkownika | |
| Tolerancja skurczu szerokości impulsu zależnego od danych (DDPWS) | TP1a | 0,07 | - | interfejs użytkownika | |
| Współrzędne maski na oczy: X1, X2 Y1, Y2 |
TP1a | Wartości specyfikacji 0,11, 0,31 95, 350 |
interfejs użytkownika mV |
Współczynnik trafień = 5 x 10-5 patrz rysunek.3a |
Seria E-link LNK-AA4CMX-XXX to aktywne kable optyczne (AOC), które umożliwiają dwukierunkową transmisję 40Gbps
nadaje się do aplikacji Ethernet 40GBASE-SR4 i InfiniBand QDR oraz innych sieci danych o dużej przepustowości,
z zaletami, takimi jak duża prędkość, wysoka gęstość, małe opóźnienia, niskie zużycie energii i niewielka waga.
