Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: CE
Numer modelu: LNK-3GSDI-4V1D4T
Warunki płatności i wysyłki
Minimalne zamówienie: 1 para
Cena: USD789/pair
Szczegóły pakowania: Standardowe opakowanie kartonowe z konwertera 3G-SDI na światłowód
Czas dostawy: 3-5 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 10000 par/miesiąc
Wejście: |
4xSDI |
Złącze: |
FC/SC/LC/ST |
Dane: |
Maks. 57600bps dla RS485 |
Temperatura: |
-10 ℃ (55 ℃) |
MTTF: |
>100000 godzin |
Moc: |
1A przy 12VDC |
Wejście: |
4xSDI |
Złącze: |
FC/SC/LC/ST |
Dane: |
Maks. 57600bps dla RS485 |
Temperatura: |
-10 ℃ (55 ℃) |
MTTF: |
>100000 godzin |
Moc: |
1A przy 12VDC |

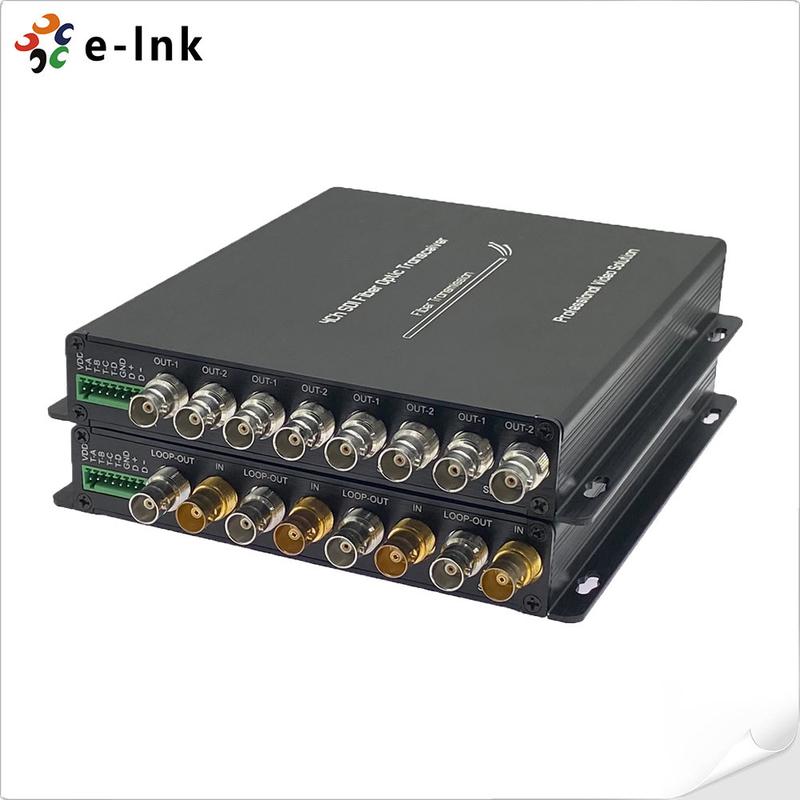

4-kanałowy konwerter światłowodowy 3G-SDI z RS485 i Tally
Konwerter 3G-SDI na światłowód Zalety:
4-kanałowa transmisja wideo 3G/HD-SDI przez światłowód
Automatyczne wyrównanie kabla w celu zapewnienia integralności sygnału
Automatyczne przetaktowywanie 270Mbit/s - 1.48Gbit/s-3Gbit/s
Bezpośrednio kompatybilny z systemami kamer 3G/HD-SDI i obsługuje wyjście pętli 4Ch
Długa transmisja do 20 km (12,5 mil) (inna odległość opcjonalnie)
Obsługuje 4Ch Tally
W pełni cyfrowa transmisja na poziomie transmisji bez kompresji;
Obsługa 1-kanałowego wstecznego RS485 i 4-kanałowego Tally;
Zakres temperatur pracy (-10℃~+55℃)
Konwerter 3G-SDI na światłowód Specyfikacje
| Wejście SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI i Telecom/Datacom |
| 270 Mb/s - 1,48 Gb/s - 3 Gb/s | |
| Numer wejścia: 4 | |
| Utrata odbicia: >15DB | |
| Równowaga: 0-150 m przy 3 Gb/s | |
| Złącze: BNC | |
| Optyka | Kanał 1 |
| Typ: jednomodowy | |
| Odległość transmisji: 20 km (inna odległość opcjonalnie) | |
| Tłumienie odbicia: > 15dB | |
| Roztrząsanie: < 0,2UI | |
| Złącze: FC/UPC (SC, LC, ST opcjonalnie) | |
| Wyjście SDI | Numer wyjścia:4 |
| Poziom sygnału: nominalnie 800mV | |
| Czas narastania/opadania: wskazanie 200 ps | |
| Przeregulowanie: < 10% amplitudy | |
| Tłumienie odbicia: >15dB | |
| Roztrząsanie: < 0,2UI | |
| Złącze: 75Ω BNC | |
| Dane | 1 kanał RS-485 (pełny/półdupleks) i obsługuje NRZ, RZI i Manchester |
| Maks.57600bps dla RS485 | |
| Złącze: przemysłowy standardowy zacisk śrubowy | |
| Tally 4Ch: A, B, C, D | |
| Wskazanie mocy i środowiska | Temperatura pracy: -10℃～＋55℃ |
| Wejście zasilania: 1A przy 12VDC | |
| EMI/RFI: zgodność z normą FCC Part 15 Class A, EU EMC | |
| Średni czas bezawaryjnej pracy: >100000 godzin | |
| Obsługiwany format wideo SDI |
625/25 PAL;525/29,97NTSC;525/23,98NTSC;720p50;720p59,94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |
Seria LNK-3GSDI-4V1DT obsługuje 4-kanałowy standardowy sygnał wideo HD/3G-SDI o wysokiej rozdzielczości oraz sygnał RS485 i Tally
przesyłane pojedynczym światłowodem.
Informacje dotyczące zamawiania
| LNK-HDSDI-4V1D4T | 4-kanałowe wideo HD-SDI z wyjściem Loop + 1 kanał do tyłu RS485 + 4 kanały Tally, SM 20 km, FC, w tym 1 nadajnik i 1 odbiornik, używane w parach |
| LNK-3GSDI-4V1D4T | 4-kanałowe wideo 3G-SDI z wyjściem Loop + wsteczne RS485 + 4-kanałowe Tally, SM 20 km, FC, w tym 1 nadajnik i 1 odbiornik, używane przez pary |
