Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001
Numer modelu: Seria LNK-3GSDI-1V2BD1A
Warunki płatności i wysyłki
Minimalne zamówienie: 1 jednostka
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet konwertera mediów światłowodowych
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 10000 sztuk/miesiąc
Port światłowodowy: |
Simpleks LC |
Dystans: |
20km |
Długość fali światłowodu: |
1310nm/1550nm |
Wejście zasilania: |
DC 5~25V |
Rozmiar produktu: |
120x105x28mm |
waga: |
1,5 kg/para |
Port światłowodowy: |
Simpleks LC |
Dystans: |
20km |
Długość fali światłowodu: |
1310nm/1550nm |
Wejście zasilania: |
DC 5~25V |
Rozmiar produktu: |
120x105x28mm |
waga: |
1,5 kg/para |

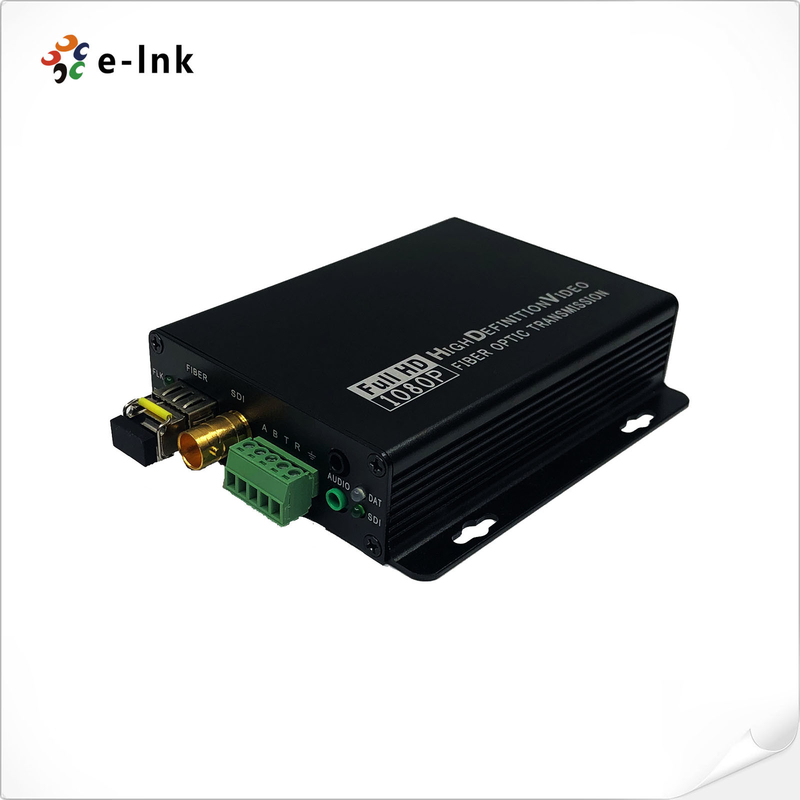

Konwerter światłowodowy 3G-SDI z 1-kanałowym dwukierunkowym RS485 RS232 + 1-kanałowym stereofonicznym audio
Konwerter światłowodowy SDIZalety
Przegląd
Konwerter światłowodowy 3G/HD-SDI serii LNK-3GSDI-1V2BD1A obsługuje 1-kanałowy sygnał wideo 3G/HD-SDI (wbudowany dźwięk), 1-kanałowy dwukierunkowy RS485, 1-kanałowy dwukierunkowy RS232 i 1-kanałowy zewnętrzny stereofoniczny sygnał audio przesyłane za pomocą kabla światłowodowego.
Szczegóły zamówienia
| Model | Opis |
| LNK-3GSDI-1V2BD1A-MM-0,5 | 1 kanał 3G-SDI + 1 kanał dwukierunkowy RS485 + 1 kanał dwukierunkowy RS232 + 1 kanał stereofoniczny konwerter audio przez światłowód, światłowód wielomodowy, LC, 500 m, w tym nadajnik i odbiornik, używane parami |
| LNK-3GSDI-1V2BD1A-SM-20 | 1 kanał 3G-SDI + 1 kanał dwukierunkowy RS485 + 1 kanał dwukierunkowy RS232 + 1 kanał stereofoniczny konwerter audio przez światłowód, światłowód jednomodowy, LC, 20 km, w tym nadajnik i odbiornik, używane parami |
Specyfikacje
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simplex LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowo: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maksymalnie 3,2 Gb/s |
| Zysk różnicowy (10% 90% APL) | <1% |
| Obsługa formatu SDI | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59,94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1.485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Dane | |
| Interfejs fizyczny | Zacisk śrubowy w standardzie przemysłowym |
| Typ danych | RS422/RS485 dwukierunkowy |
| Obsługa częstotliwości/szybkości |
Maks.115200bps dla RS422 Maks.57600bps dla RS485 |
| BER | <10ˉ9 |
| Audio | |
| Wejście i wyjście audio | Dźwięk 3,5 mm |
| Format audio | @48KHz |
| Elektryczny | |
| Zasilacz | DC 5~25V |
| Pobór energii | <5W |
| Wskaźnik ledowy | |
| P/S | Zasilacz |
| DAT | Dane |
| Mechaniczny | |
| Wymiary (DxSxW) | 120x105x28mm |
| Waga | 1,5 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Mocowanie ścienne |
| Środowiskowy | |
| Temperatura pracy | -20 ℃ + 70 ℃ |
| Temperatura przechowywania | -40 ℃ (+ 80 ℃) |
| Wilgotność pracy | 0~95% |
| MTBF | ≥100000 godzin |
