Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001
Numer modelu: Seria LNK-3G-2BV1T2BD2A1M
Warunki płatności i wysyłki
Minimalne zamówienie: 1 jednostka
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet konwertera mediów światłowodowych
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 10000 sztuk/miesiąc
Interfejs światłowodowy: |
Simpleks LC |
Odległość transmisji: |
20KM |
Długość fali: |
1310nm/1550nm |
Zasilacz: |
DC 5~25V |
Rozmiar: |
120x105x28mm |
Waga: |
1,1 kg/para |
Interfejs światłowodowy: |
Simpleks LC |
Odległość transmisji: |
20KM |
Długość fali: |
1310nm/1550nm |
Zasilacz: |
DC 5~25V |
Rozmiar: |
120x105x28mm |
Waga: |
1,1 kg/para |

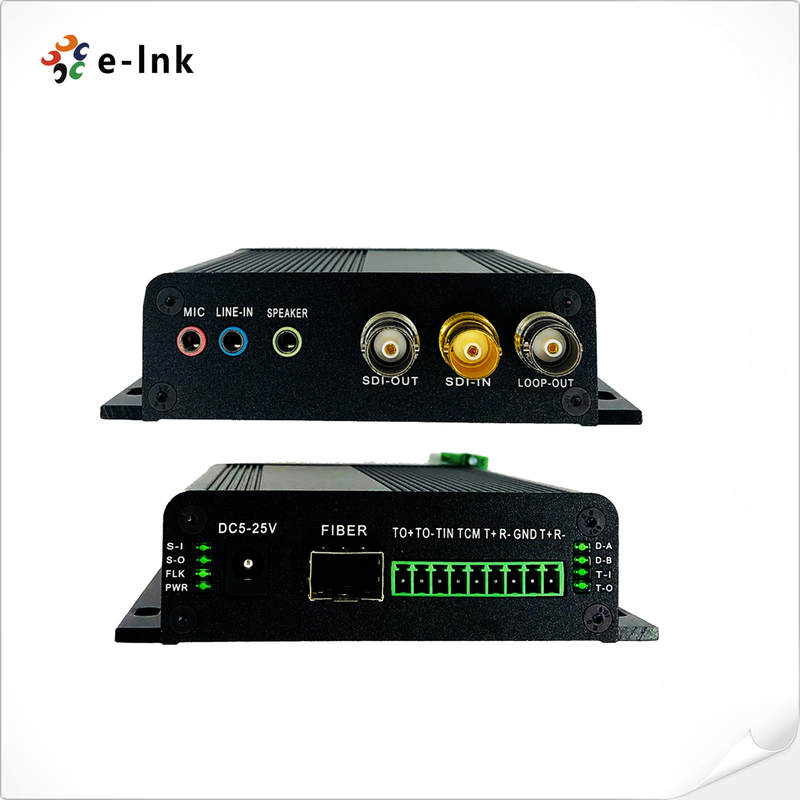

1-kanałowy konwerter wideo Bidi 3G-SDI z Tally + RS485 + audio + mikrofon
Konwerter światłowodowy SDIZalety
Przegląd
Konwerter światłowodowy 3G/HD-SDI serii LNK-3G-2BV1T2BD2A1M obsługuje 1-kanałowy dwukierunkowy sygnał wideo 3G/HD-SDI (wbudowany dźwięk), 1-kanałowy Tally, 2-kanałowy dwukierunkowy interfejs danych RS485 lub RS422, 2-kanałowy zewnętrzny dźwięk stereo, oraz 1-kanałowy sygnał mikrofonowy przesyłany kablem światłowodowym.E-link 3G/HD-SDI Video over Fibre Converters zawiera jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G/HD-SDI.
Szczegóły zamówienia
| Model | Opis |
| LNK-3G-2BV1T2BD2A1M | 1-kanałowy dwukierunkowy 3G-SDI+1-kanałowy Tally +2-kanałowy dwukierunkowy RS485 lub RS422+2-kanałowy dźwięk stereo+1-kanałowy konwerter mikrofonu przez światłowód, światłowód jednomodowy, LC, 20 km, w tym nadajnik i odbiornik, używane w parach |
Specyfikacja
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simpleks LC |
| Odległość transmisji | 0-20 km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75 Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maks. 3,2 Gb/s |
| Wzmocnienie różnicowe (10% ~ 90% APL) | <1% |
| Obsługa formatu SDI | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59,94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Dane lub zestawienie | |
| Interfejs fizyczny | Zacisk śrubowy w standardzie przemysłowym |
| Typ danych | RS485 (domyślnie) lub RS422 (opcjonalnie), sygnał Tally |
| Obsługa częstotliwości/szybkości |
Maks.115200bps dla RS422 Maks.57600bps dla RS485 |
| BER | <10ˉ9 |
| Dźwięk stereo lub mikrofon | |
| Wejście i wyjście audio | Dźwięk 3,5 mm |
| Format audio | @48 kHz |
| Elektryczny | |
| Zasilacz | DC 5~25V |
| Pobór energii | <5 W |
| Wskaźnik ledowy | |
| P/S | Zasilacz |
| DAT | Dane |
| Mechaniczny | |
| Wymiary (dł. x szer. x wys.) | 120x105x28mm |
| Waga | 1,5 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Mocowanie ścienne |
| Środowiskowy | |
| Temperatura pracy | -20℃～+70℃ |
| Temperatura przechowywania | -40℃～+80℃ |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
