Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001
Numer modelu: Seria LNK-3G2V2BA2D1E1T1S
Warunki płatności i wysyłki
Minimalne zamówienie: 1 jednostka
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet konwertera mediów światłowodowych
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 10000 sztuk/miesiąc
Port światłowodowy: |
Simpleks LC |
Odległość transmisji: |
20KM |
Długość fali: |
1310nm/1490nm//1550nm |
Zasilacz: |
DC12V 1A |
Pobór energii: |
<6 tyg |
Waga: |
1,1 kg/para |
Port światłowodowy: |
Simpleks LC |
Odległość transmisji: |
20KM |
Długość fali: |
1310nm/1490nm//1550nm |
Zasilacz: |
DC12V 1A |
Pobór energii: |
<6 tyg |
Waga: |
1,1 kg/para |

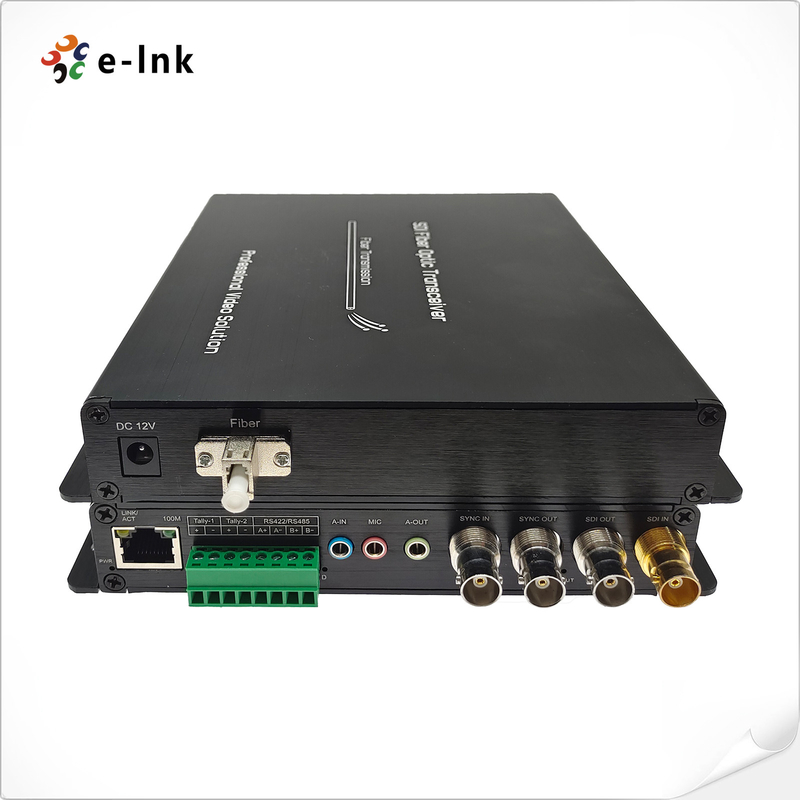

Konwerter światłowodowy 3G-SDI z dźwiękiem + RS422 + Ethernet + Tally + synchronizacja trójpoziomowa
Konwerter światłowodowy SDIZalety
1. 1 kanał BIDI 3G-SDI wideo + 2 kanały wstecznego analogowego audio + 1 kanał BIDI RS422 + 1 kanał 100M Ethernet + 1 kanał wsteczny Tally + 1 kanał wsteczny analogowy trójpoziomowy Syn na jednym włóknie
2. Obsługa wszystkich popularnych standardów cyfrowego transportu wideo, takich jak SMPTE 424M, SMPTE 292M i SMPTE 259M, SMPTE 297M pracujących odpowiednio w 3G-SDI, HD-SDI, SD-SDI, ASI
Specyfikacje
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simpleks LC |
| Odległość transmisji | 20 km |
| Długość fali | 1310nm/1490nm//1550nm |
| Wideo 3G-SDI | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75 Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maks. 3,2 Gb/s |
| Wzmocnienie różnicowe (10% ~ 90% APL) | <1% |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Wejście wideo | 1-kanałowe wejście SDI + 1-kanałowe wyjście SDI na TX |
| Wyjście wideo | 1-kanałowe wejście SDI + 1-kanałowe wyjście SDI na RX |
| Audio | |
| Interfejs audio | Gniazdo 3,5 mm |
| Format audio | @48 kHz |
| Wejście audio | 1-kanałowe wejście audio lub 1-kanałowy mikrofon + 1-kanałowe wyjście audio na TX |
| Wyjście audio | 1-kanałowe wejście audio lub 1-kanałowy mikrofon + 1-kanałowe wyjście audio na RX |
| Dane szeregowe RS422/485 | |
| Interfejs fizyczny | Zacisk śrubowy w standardzie przemysłowym |
| Typ danych | RS422/RS485 Dwukierunkowy |
| Obsługa częstotliwości/szybkości |
Maks.115200bps dla RS422 |
| BER | <10ˉ9 |
| Zestawienie | |
| Interfejs Tally | Zacisk śrubowy w standardzie przemysłowym |
| Typ obciążenia LED | Może bezpośrednio sterować wskaźnikiem LED |
| Wejście sumy | Tally-2+;Tally-2 - |
| Wyjście sumy | Tally-1+;Tally-1 - |
| Ethernet | |
| Normy |
IEEE 802.3 10Base-T |
| Interfejs | 1 złącze 10/100BASE-TX RJ45 |
| Tryb pracy | Domyślnie automatyczna negocjacja |
| Analogowa synchronizacja trójpoziomowa | |
| Interfejs synchronizacji | BNC 75Ω |
| Synchronizacja | Analogowy czarny burst / SDTV dwupoziomowy / HDTV trójpoziomowy |
| Sygnał | Analogowa synchronizacja trójpoziomowa SMPTE ST 274, ST 276 |
| Strata zwrotu | 46,5 dB do 10 MHz |
| Wejście | 1 kanał Sync IN + 1 kanał Sync OUT na TX |
| Wyjście | 1 kanał Sync IN + 1 kanał Sync OUT na RX |
| Elektryczny | |
| Wejście zasilania | DC12V 1A |
| Pobór energii | <6W |
| Mechaniczny | |
| Wymiary (dł. x szer. x wys.) | 85x70x30mm |
| Waga | 1,1 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Montaż naścienny lub stacjonarny |
| Środowiskowy | |
| Temperatura pracy | -20℃～+70℃ |
| Temperatura przechowywania | -40℃～+80℃ |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Przegląd
Przedłużacz światłowodowy E-link LNK-3G2V2BA2D1E1T1S 3G-SDI zapewnia transmisję 1-kanałowego wideo BIDI 3G-SDI, 2-kanałowego analogowego dźwięku wstecznego, 1-kanałowego BIDI RS422, 1-kanałowego 100M Ethernet, 1-kanałowego licznika wstecznego i 1-kanałowego analogowego trójpoziomowego konwertera synchronizacji wstecznej przez światłowód, w tym 1 nadajnik i 1 odbiornik, używane w parach przez jednomodowe kable optyczne.
Szczegóły zamówienia
| Model | Opis |
| LNK-3G2V2BA2D1E1T1S | 1 kanał BIDI 3G-SDI wideo + 2 kanały wstecznego analogowego audio + 1 kanał BIDI RS422 + 1 kanał 100M Ethernet + 1 kanał wsteczny Tally + 1 kanał wsteczny analogowy trójpoziomowy konwerter synchronizacji przez światłowód, SMF, LC, 20 km, w tym 1 nadajnik i 1 odbiornik, używany przez pary |
