Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001
Numer modelu: Seria LNK-3GSDI-4BV
Warunki płatności i wysyłki
Minimalne zamówienie: 1 jednostka
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet konwertera mediów światłowodowych
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 10000 sztuk/miesiąc
Interfejs światłowodowy: |
Simpleks LC |
Odległość transmisji: |
550m-20Km |
Długość fali: |
1310nm/1550nm |
Zasilacz: |
AC 110 ~ 220 V |
Pobór energii: |
<15W |
Rozmiar: |
19 cali 1U (483x220x44.45mm) |
Interfejs światłowodowy: |
Simpleks LC |
Odległość transmisji: |
550m-20Km |
Długość fali: |
1310nm/1550nm |
Zasilacz: |
AC 110 ~ 220 V |
Pobór energii: |
<15W |
Rozmiar: |
19 cali 1U (483x220x44.45mm) |

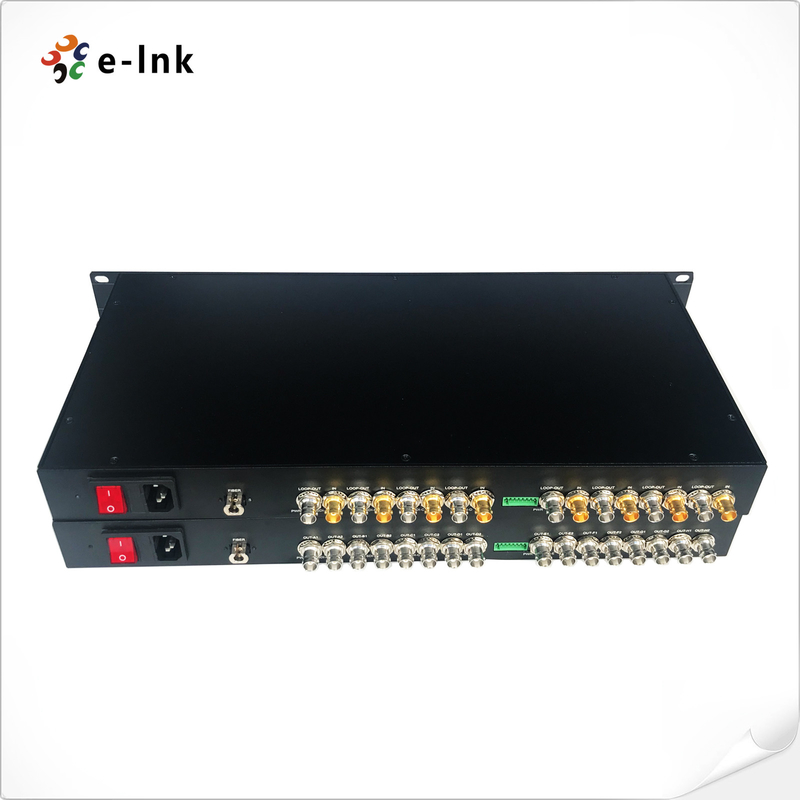

4-kanałowa dwukierunkowa transmisja wideo 3G-SDI przez konwerter światłowodowy Transmisja wideo
Konwerter światłowodowy SDIZalety
Przegląd
Seria LNK-3GSDI-4BV obsługuje 4-kanałowy dwukierunkowy sygnał wideo o wysokiej rozdzielczości w standardzie 3G-SDI przesyłany przez pojedynczy kabel światłowodowy i monitoruje sygnał lokalnie przez wyjście pętli 3G/HD-SDI.Konwertery wideo E-link 3G-SDI przez światłowody zawierają jeden nadajnik i jeden odbiornik sygnału 1080P 3G-SDI.Konwertery światłowodowe E-link 3G-SDI mogą jednocześnie przesyłać 4-kanałowe dwukierunkowe wideo 3G-SDI, 1-kanałowe dane Reverse RS-485, sygnał przez pojedyncze światłowód.Jakość wideo do standardu nadawania, jakość dźwięku do poziomu CD obsługuje format transmisji danych Reverse RS-485.
Szczegóły zamówienia
| Model | Opis |
| LNK-3GSDI-4BV | 4-kanałowe dwukierunkowe wideo 3G-SDI z pętlą, 20 km, SM, FC, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-3GSDI-4BV1R | 4-kanałowe dwukierunkowe wideo SDI z pętlą + 1-kanałowe dane zwrotne RS485, 20 km, SM, FC, w tym 1 nadajnik i 1 odbiornik, używane parami |
Specyfikacje
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simplex LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowo: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maksymalnie 3,2 Gb/s |
| Zysk różnicowy (10% 90% APL) | <1% |
| Obsługa formatu SDI | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59,94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1.485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Dane | |
| Interfejs fizyczny | Zacisk śrubowy w standardzie przemysłowym |
| Typ danych | Rewers RS485 |
| Obsługa częstotliwości/szybkości | Maks.57600bps dla RS485 |
| BER | <10ˉ9 |
| Elektryczny | |
| Zasilacz | AC 110 ~ 220 V |
| Pobór energii | <15W |
| Wskaźnik ledowy | |
| SDI A/B/C/D/E/F/G/H | Wideo SDI |
| PWR | Zasilacz |
| Mechaniczny | |
| Wymiary (DxSxW) | 19 cali 1U (483x220x44.45mm) |
| Waga | 7 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Montaż w stojaku |
| Środowiskowy | |
| Temperatura pracy | -20 ℃ + 70 ℃ |
| Temperatura przechowywania | -40 ℃ (+ 80 ℃) |
| Wilgotność pracy | 0~95% |
| MTBF | ≥100000 godzin |
