Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: CE,FCC,RoHs
Numer modelu: LNK-M3G-1V1D-20
Warunki płatności i wysyłki
Minimalne zamówienie: 1Pary
Cena: negotiate
Szczegóły pakowania: Standardowy pakiet eksportowy konwertera światłowodowego SDI
Czas dostawy: 3-6 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 10000par/dzień
Typ danych: |
Odwrotnie RS485 (nieobowiązkowe) |
Temperatura pracy: |
-40°C/85°C |
Temperatura przechowywania: |
-40°C−80°C |
Zużycie energii: |
2 W (maks.) |
Władza: |
5–15 V prądu stałego |
Szerokość pasma transmisji optycznej: |
270 MHz ~ 12 GHz |
Wymiary (dł. x szer. x wys.): |
80x40x20 (mm) |
Typ danych: |
Odwrotnie RS485 (nieobowiązkowe) |
Temperatura pracy: |
-40°C/85°C |
Temperatura przechowywania: |
-40°C−80°C |
Zużycie energii: |
2 W (maks.) |
Władza: |
5–15 V prądu stałego |
Szerokość pasma transmisji optycznej: |
270 MHz ~ 12 GHz |
Wymiary (dł. x szer. x wys.): |
80x40x20 (mm) |
bardzo szeroki zakres temperatur na poziomie przemysłowym (-20 °C ~ + 70 °C), dostosowany do różnych środowisk;
Przegląd

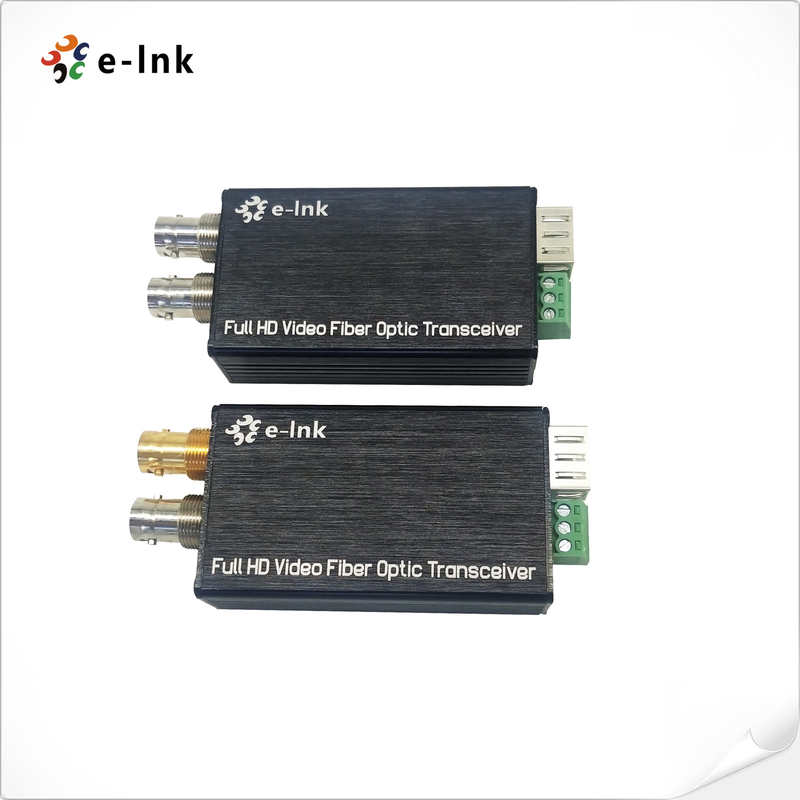

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter obsługuje 1-kanałowy 3G/HD-SDI Video
(audio wbudowane) & Tally lub odwrotny sygnał RS485 przesyłany za pośrednictwem kabla światłowodowego i monitorować
E-link 3G/HD-SDI Video over Fiber Converters obejmuje:
jeden nadajnik i jeden odbiornik dla sygnału 3G/HD-SDI 1080P.
Wskaźniki techniczne
| Interfejs światłowodowy | |
| Interfejs włókna | Simplex LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Wsparcie formatu SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI | |
| Dane | |
| Interfejs fizyczny | Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych | Tally lub Reverse RS485 |
| Wsparcie częstotliwości/stopień |
Maks. 115200bps dla RS422 Maks. 57600bps dla RS485 |
| BER | < 10 ‰9 |
| Elektryczne | |
| Adapter zasilania | Prąd stały 5 ~ 25 V |
| Zużycie energii | < 5W |
| Wskaźnik LED | |
| SDI | Wideo SDI |
| P/T | Zasilanie |
| Wyroby mechaniczne | |
| Wymiary (LxWxH) | 80 x 40 x 20 mm |
| Waga | 1 kg/parę |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Płytka |
| Środowiskowe | |
| Temperatura pracy | -20°C+70°C |
| Temperatura przechowywania | -40°C+80°C |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Zastosowanie
Informacje o zamówieniu
| Model | Opis |
| LNK-M3G-1V1T-MM | Mini-typ 3G-SDI do konwertera światłowodowego z Tally i pętlą, MMF, LC Fiber Connector 500 metrów, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1D-MM | Mini-typ 3G-SDI do konwertera światłowodowego z odwrotnym RS485 i pętlią, MMF, LC Fiber Connector 500 metrów, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1T-20 | Mini-typ 3G-SDI do konwertera światłowodowego z Tally i pętlą, SMF, LC Fiber Connector 20KM, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1D-20 | Mini-typ 3G-SDI do konwertera światłowodowego z odwrotnym RS485 i pętlą, SMF, LC Fiber Connector 20KM, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1T-40 | Mini-typ 3G-SDI do konwertera światłowodowego z Tally i pętlą, SMF, LC Fiber Connector 40KM, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1D-40 | Mini-typ 3G-SDI do konwertera światłowodowego z odwrotnym RS485 i pętlą, SMF, LC Fiber Connector 40KM, w tym nadajnik i odbiornik, używany w parach |
