SDI Mini Konwerter Włókna Optycznego z zdolnością transmisji długości do 80 km

SDI Mini Konwerter Włókna Optycznego z zdolnością transmisji długości do 80 km

Konwerter SDIZalety:

Każdy kanał zawiera 8-kanałowy audio wbudowany;

► Automatic cable equalization, used for all rate below 3.2 Gb/s (Belden 1694A);

️ Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s

️ Bezpośrednia kompatybilność z systemami kamer HD-SDI

¢ Długa przepustowość do 80 km

► Hot swap and hot plug;

¢ obsługa wszystkich patologicznych wzorców, całkowicie cyfrowa transmisja poziomu transmisji bez kompresji;

Wskazówka stanu LED do monitorowania warunków pracy

√ zakres dynamiczny superoptyczny i wolny od regulacji;

‡ długości fal CWDM 1470~1610nm opcjonalne;

 bardzo szeroki zakres temperatur na poziomie przemysłowym (-20°C~+70°C), dostosowany do różnych warunków;

Przegląd

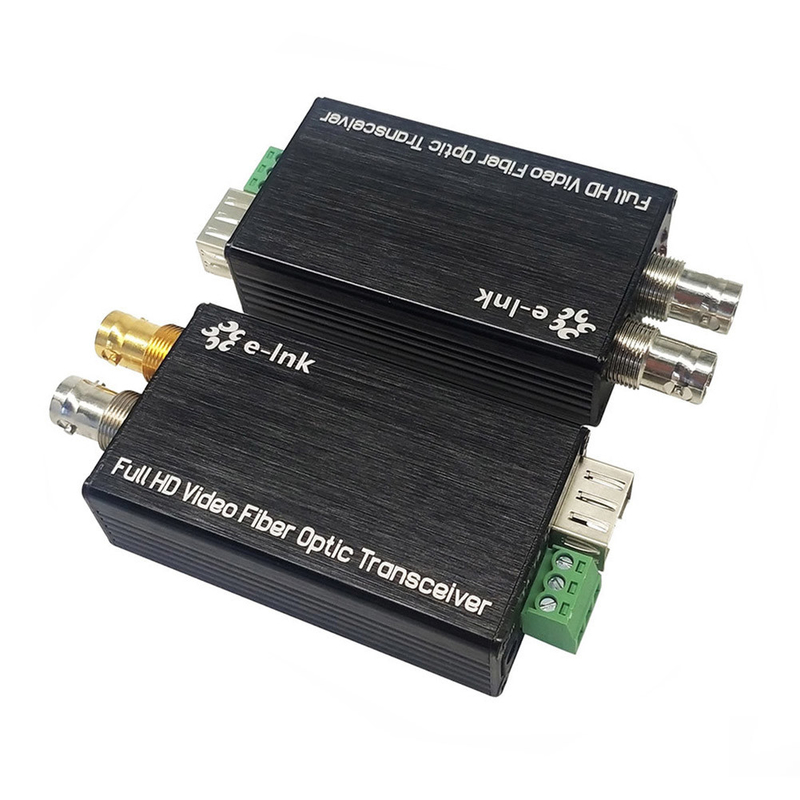

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter obsługuje 1-kanałowy 3G/HD-SDI Video (audio)

wbudowany) & Tally lub odwrotny sygnał RS485 przesyłany za pośrednictwem kabla światłowodowego i monitorować sygnał

E-link 3G/HD-SDI Video over Fiber Converters zawiera jeden

nadajnik i jeden odbiornik dla sygnału 3G/HD-SDI 1080P.

️ nagrywanie filmów o zwierzętach

Wydarzenia transmitowane na żywo

 Wysokiej wydajności ((bezbłędne) sieci monitorujące w armii lub ochronie;

¢ Duży system ścian wideo

Inteligentny system monitorowania ruchu

Systemy zabezpieczeń

 Monitoring przemysłowy (elektryczność, chemia, stal, ropa naftowa, koleje itp.)

Władze wojskowe (magazyny, straż graniczna itp.)

Stadion (dla transmisji wideo, dźwięku)

Wymiary

Wymagania energetyczne

• Prąd stały 5~12V/1A
• Wstrzykiwanie zasilania mniejsze niż 100 mV
• Wybrany zestaw zasilania powinien być odpowiedni dla środowiska.

Przegląd interfejsu i LED

Instrukcja montażu

1.Zanim zainstalujesz

Po otrzymaniu produktu należy sprawdzić, czy nie wystąpiły widoczne uszkodzenia, które mogły zostać spowodowane w trakcie przewozu.

(1)Zawartość opakowania

SDI nadajnik włókna x 1

Odbiornik światłowodowy SDI x 1

Adapter zasilania x 2

Podręcznik użytkownika

(2) Przed zainstalowaniem produktu należy uważnie zapoznać się z instrukcją obsługi.

(3) Proszę uważnie przeczytać instrukcje bezpieczeństwa.

(4) Nie otwieraj urządzenia;

(5) Należy zwrócić uwagę na naklejkę na urządzeniach, T oznacza nadajnik, R odbiornik.

2.Procedura instalacji

(1) Podłącz nadajnik optyczny do aparatu fotograficznego lub innego urządzenia wyjściowego.

Następnie urządzenie zasilania włączone.

Podłącz odbiornik optyczny do monitora, podłącz włókno, a następnie włącz urządzenie zasilanie.

3.TALLY lub RS485 odwrotnyPołączenie:

Przekaźnik TALLY lub RS485 Połączenie wyjściowe sygnału: (może sterować bezpośrednio wskaźnikiem LED)

Odbiornik TALLY lub RS485 Połączenie wejściowe sygnału: (rodzaj obciążenia LED jest odpowiedni dla napędu OC LED - sterownika)

Instrukcje dotyczące odpowiedzialności

• Klient ponosi odpowiedzialność za stratę, jeśli zwrot/zastąpienie zostanie uszkodzone podczas transportu.
• Proszę skontaktować się z nami bezpośrednio, jeśli urządzenia zostały uszkodzone podczas transportu z naszej strony.
• Nie ponosimy odpowiedzialności za uszkodzenia, jeśli urządzenia zostały uszkodzone przy własnym zasilaniu.
• Proszę używać zasilania ściśle zgodnie z instrukcją obsługi.
• Podręcznik użytkownika nie może być drukowany osobiście ani rozpowszechniany przez internet bez naszej zgody.
• Nie ponosimy odpowiedzialności za zmiany w instrukcji obsługi lub dodanie funkcji do naszego produktu.
• Może to spowodować uszkodzenie innych urządzeń zewnętrznych.
• W przypadku wadliwych urządzeń, które nadal są objęte gwarancją, naprawiamy/zmieniamy.
• Proszę odłożyć urządzenie, mamy tylko jedną ziemię.

Wskaźniki techniczne

Pakiet obejmuje

Pakiet obejmuje

¢ Przekaźnik SDI x 1

Moduł SFP x 2

Wskazówka użytkownika

Jeśli coś brakuje, prosimy o kontakt z sprzedawcą.
